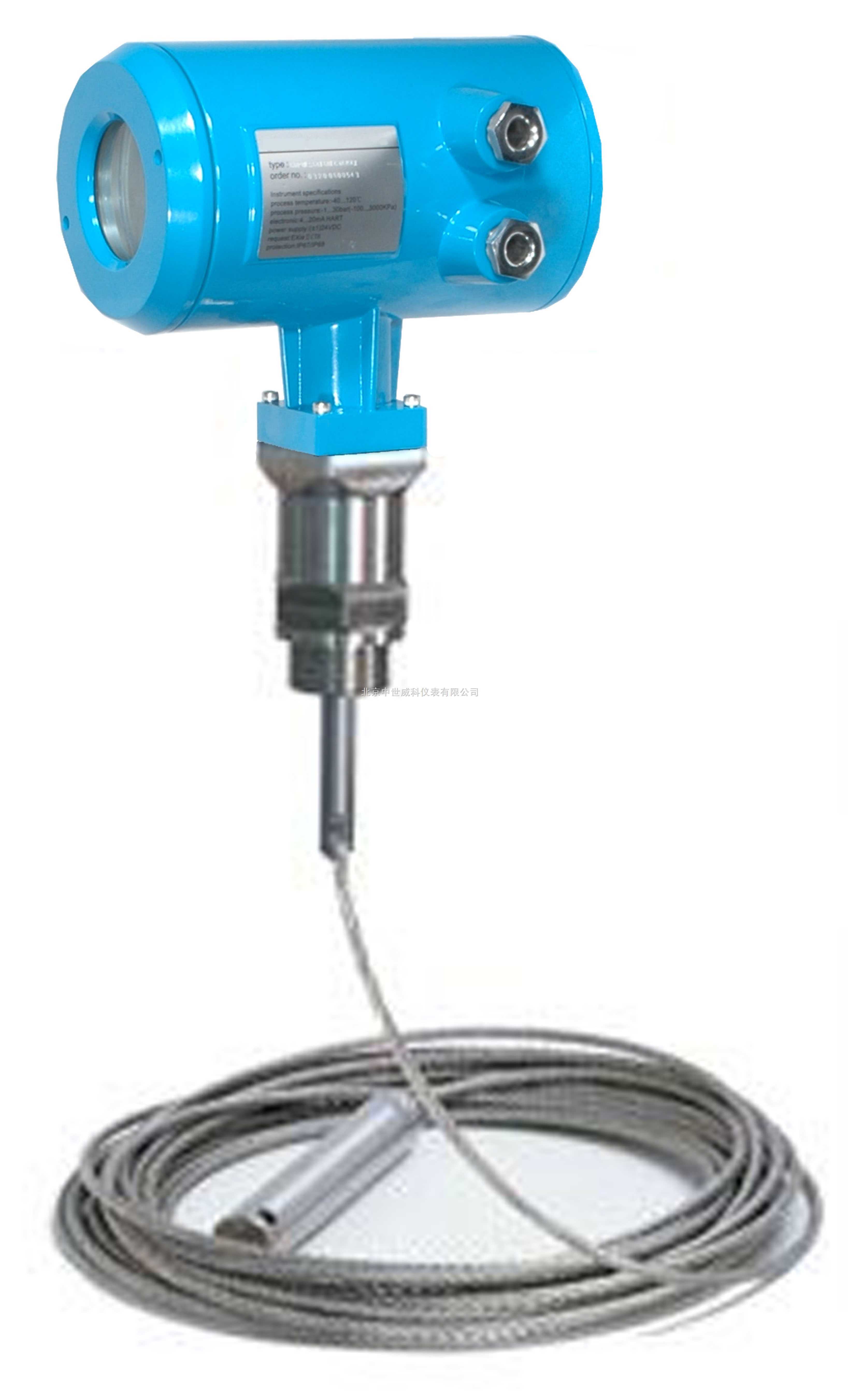

OW-DLD型導波雷達物位計可發出高頻率微波，沿著探桿傳播，由于遇到被測介質，介電常數突變，引起反射。發射脈沖與反射脈沖的時間間隔與被測量介質的距離成正比。同時，導波雷達也可以測量兩種不同介質的界面，充分利用介質的介電常數的不同。但測量條件是上層介質不導電，或其介電常數比下層介質介電常數小10倍以上。脈沖的工作方式可測小介電常數介質，并安全適用于各種金屬，非金屬容器內,對人體及環境無傷害。產品應用與煤廠、電廠、石油化工、食品行業及一般工業應用。
一、產品特點：
1.可以測量介電常數大于等于1.4的任何介質；
2.適用于測量粘稠液體，或溫度和壓力變化大的場合；
3.適用于測量明顯的揮發性氣體介質、用于泡沫、掛壁和結垢、表面波動、鼓泡或沸騰、高頻裝卸料、超低液位工況；
4.介電常數或比重變化的介質應用場合；
5.輸出信號4～20mA/HART；
6.用于固體顆粒、粉末介質；
7.粉塵飛揚大的介質。
二、技術參數：

型  號	DLD-A	DLD-B	DLD-C
應用范圍	適用于大量程。可測固體和液體介質。適用復雜測量，液體和固體顆粒狀介質，大粉塵環境。	適用于固體和液體介質測量，粉狀顆粒介質。	適用于固體和液體介質測量，可用于介電常數比較小的液體。
測量范圍	0～25米	0～6米
連接方式	（G1-1/2″，1-1/2″NPT），法蘭（DN50/80/100/150）
料倉開口	螺紋（Φ40），法蘭（DN50Φ60/ DN80Φ90/ DN100Φ110/ DN150Φ 160mm）
工作溫度	-40～350℃
工作壓力	-1.0～4.0 MPa
天線材質	不銹鋼
精 確 度	＜0.2%（頂部盲區500mm）
采    樣	回波采樣 55次/秒
防爆等級	EXiaIICT6/ExdIICT6
防護等級	IP66
信號輸出	兩線4～20mA/HART或三線4～20mA
天線材質	不銹鋼
供電方式	電源：24VDC（±10%）；波紋電壓：1Vpp; 耗電量：最大22.5mA
環境溫度	-40～80℃
顯示方式	LED顯示
電纜接口	M20×1.5

二、產品選型表：

OW-DLD	A	纜式探頭									探頭形式
	B	單杠式探頭
	C	平行桿式探頭
		P	標準型（非防爆）								防爆
		I	本安型（Exia II CT6）
		F	隔爆型（Exd II CT6）
			1	螺紋G1-1/2″							連接方式
			2	螺紋1-1/2″NPT
			3	法蘭DN50 PN1.6（HG2094-97）
			4	法蘭DN50 PN1.6（HG2094-97）
			5	法蘭DN50 PN1.6（HG2094-97）
			6	法蘭DN50 PN1.6（HG2094-97）
				1	碳鋼						材質
				2	不銹鋼
					□	（mm）					探頭量程長度
						0	常壓				工作壓力
						1	1.6 MPa
						2	2.5 MPa
						3	4.0 MPa
							M	普通-40~150℃			工作溫度
							H	高溫-40~230℃
							G	超高溫-40~350℃
								Y	帶		編程器
								N	不帶
									1	兩線制DC24V 4~20mA/HART	接線方式
									2	三線制DC24V 4~20mA
DLD											備注
