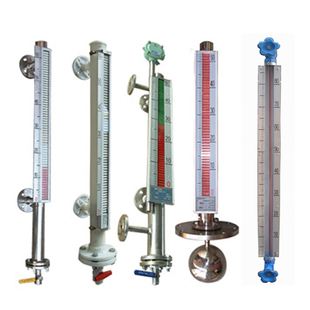

OW-UFZ磁性浮子液面計安裝于桶槽外側延伸管上，桶槽內部的液位能由翻板指示器清楚得知。旁路管外側亦可加裝磁性開關，做為電氣接點信號輸出，或裝置液位傳送器做遠距離液位信號傳送及液位控制。該液位計是具有可靠的安全性儀表。由于具有磁性耦合隔離密閉結構。尤其適用于易燃、易爆和腐蝕有毒液位檢測。從而使原復雜環境的液位檢測手段變得簡單和可靠安全。液位計具有就地顯示的直讀式特性。不需多組液位計組合。有著單體進行全量程測量。設備少開孔，顯示清晰，標志醒目，讀數直觀等優點。當液位計直接配帶顯示儀時可省去該系統信號檢測的中間變送從而提高其傳輸精度。

二．工作原理
在桶槽外側裝置延伸旁路管，由旁路管外加裝液位指示器，將裝有磁鐵的浮球放進旁路管內，因磁性色片內裝著與浮球磁性相反之磁鐵，所以當浮球上升時會吸引磁性色片翻動，磁性色片顏色會由白色翻為紅色（或銀色翻為金色），以指示實際液面高度。
三．特點及適用場所
1．適用于高溫、高壓力、強酸、強堿及防爆要求，結構簡單、可靠耐用，可加裝多種選購配件使控制更加容易。
2．加裝液位傳送器及磁性開關，不須停機可隨時安裝或調整。
3．若電源中斷，現場磁性開關亦不受影響，準確性高。
4．每10公分加一不同顏色的色片，使液位容易辨識。
5．適用于染整設備、廢水處理、發電廠、化工設備、熱煤油鍋爐和石化工業等。
結構特點
1.基本型
及就地顯示型，液位計根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180。液位上升時，翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位的指示。
2.上下限開關
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置的簧片開關動作，實現ON-OFF控制或報警。可按客戶需求只配單個開關，也可以配多個開關實現液位的多點報警與控制。
3.電遠傳
在磁浮子液位計上安裝變送器，實現4-20mA遠傳信號輸出功能。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，轉換成0~10mA或4~20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。
類型選擇：
蒸汽夾套和水循環夾套：是在液位計主體管外增加一層筒體，供蒸汽、循環水或?qū)嵊土魍ǎ?br />真空夾套：是在液位計主體管外增加一層真空筒體，以使被測量介質與外界隔熱；
電夾套：是在液位計主體管外纏繞電伴熱線圈，通電給介質加熱；
用戶可根據工程需要，配合遠傳變送器使用，可實現就地?cái)?shù)字顯示，以及輸出4~20mA的標準遠傳電信號，以配合記錄儀表，或工業過程控制的需要。也可以配合磁性控制開關或接近開關等使用，對液位監控報警或?qū)M(jìn)液出液設備進行控制。
適用于各類液體容器的液位、界位的測量和控制。清晰的指示出液位的高度,顯示直觀醒目,指示器與貯罐完全隔離,使用安全、設計合理、結構簡單、安裝方便可靠、性能穩定、使用壽命長、維修費用低、便于安裝維護等優點。
技術參數（基本型）：
測量范圍：150～8000mm，對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。
工作壓力：2.5MPa
工作溫度: UHZ-517C15:-20～100℃
UHZ-517C15A:-30～100℃
精確度:±10mm
介質密度: 0.5～2.0g/cm³(測量界位)
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度: ≤0.08m/s
介質粘度: ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計
過程連接:旁路側面安裝法蘭:DN25,PN1.0或PN1.6、PN2.5凸面
法蘭標準:HG20592～20635-97其它法蘭標準請用戶注明。
接液材質:1Cr18Ni9Ti、PP、304、3016、316L


規 格 代 碼

型號

UFZ-

功能

A B

液面（可省略） 界面

顯示方式

F G H I J K

翻板標準（可省略） 翻板上裝 翻板下裝 翻柱標準 翻柱上裝 翻柱下裝

結構形式

R T Z

普通（可省略） 夾套 防霜

V W D

防霜 高溫高壓 電伴熱

壓 力

□

MPa

使用溫度

B C D

低溫－40℃－ 150℃ 常溫－20℃－ 150℃（可省略） 高溫0℃－350℃

連接法蘭

G H I J K L M X

DN10（按同等壓力標準，法蘭面為凸面） DN15（按同等壓力標準，法蘭面為凸面） DN20（按同等壓力標準，法蘭面為凸面，可省略） DN25（按同等壓力標準，法蘭面為凸面） DN32（按同等壓力標準，法蘭面為凸面） DN40（按同等壓力標準，法蘭面為凸面） DN50（按同等壓力標準，法蘭面為凸面） 其它

排污閥

A B

無（可省略） 有

測量范圍

□

mm

介質密度

□

g/cm3

材料

P V F G H I L R S T X

PP PVC 不銹鋼襯四氟 不銹鋼滾四氟 不銹鋼襯PP 不銹鋼襯PVC 玻璃鋼襯PP 304(可省略) 321 316L 其它

控制

A B C D X

無（可省略） 上限（觸點24V100mA） 下限（觸點24V100mA） 上下限（觸點24V100mA） 其它

報警

A B C D X

無（可省略） 上限（觸點24V100mA） 下限（觸點24V100mA） 上下限（觸點24V100mA） 其它

防爆

6 7 8

普通型（可省略） 本安型 隔爆型

儀表量程

（XXX）

例：

訂貨須知
1、型號規格 2、被測介質各稱和密度過 3、工作壓力
4、工作溫度 5、測量范圍 6、連接法蘭（標準）
7、配套儀表 8、特殊要求
